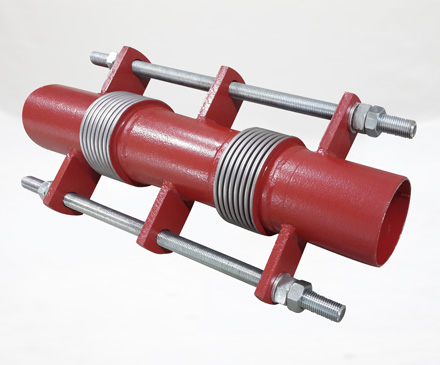

Kaynak Boyunlu Limit Rodlu Deprem-Dilatasyon Kompansatörleri
Ø250 mm çaptan büyük kompansatörlerin seçimi için teknik servisimize başvurunuz.
Standart bağlantı malzemesi st37 karbon çeliktir. İsteğe bağlı olarak AISI304, AISI316 paslanmaz çelik veya talep edilen diğer malzemelere göre imalat yapılabilir.
Ondülasyon Malzemesi:AISI304, 316, 316L, 321, 309, 310
Kaynak Boyun Malzemesi:st37-2, AISI304, 316
Limit-Rod Malzemesi:st37-2, AISI304, 316

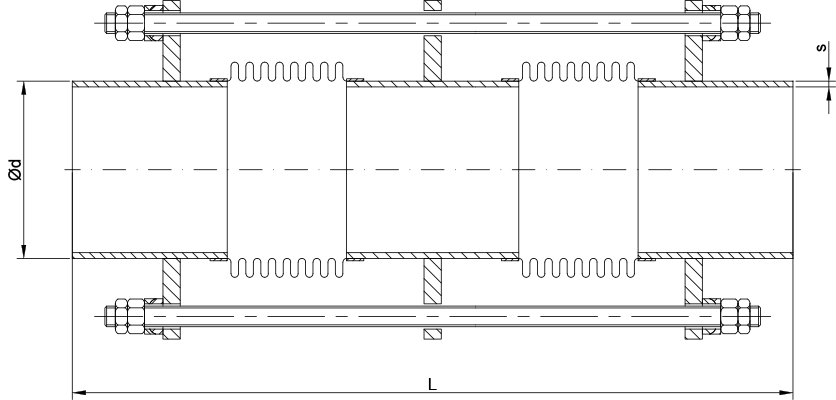

| Nominal Çap | Genleşme Miktarı (L-mm) | d | s | İşletme Basıncı | |||||
| DN | Inç | x | y:±25(50) | y:±50(100) | y:±75(150) | y:±100(200) | |||
| 25 | 1" | 30 | 550 | 650 | 750 | 850 | 33,7 | 2,6 | 16 bar |
| 32 | 1 1⁄4" | 30 | 550 | 650 | 750 | 850 | 42,4 | 3,2 | 16 bar |
| 40 | 1 1⁄2" | 30 | 550 | 650 | 750 | 850 | 48,3 | 3,2 | 16 bar |
| 50 | 2" | 30 | 620 | 720 | 820 | 920 | 60,3 | 3,6 | 16 bar |
| 65 | 2 1⁄2" | 60 | 620 | 720 | 820 | 920 | 76,1 | 3,6 | 16 bar |
| 80 | 3" | 60 | 670 | 770 | 870 | 970 | 88,9 | 4 | 16 bar |
| 100 | 4" | 60 | 670 | 770 | 870 | 970 | 114,3 | 4,5 | 16 bar |
| 125 | 5" | 60 | 710 | 910 | 1010 | 1110 | 139,7 | 5 | 16 bar |
| 150 | 6" | 60 | 710 | 910 | 1010 | 1110 | 165 | 5 | 16 bar |
| 200 | 8" | 60 | 760 | 960 | 1050 | 1160 | 219,1 | 4,5 | 16 bar |
| 250 | 10" | 60 | 860 | 1060 | 1150 | 1260 | 273 | 5,6 | 16 bar |
